主要完成一號燒成爐包括主畫面、慢速升溫、快速升溫、報警畫面、配方畫面、參數畫面、Bypass 畫面、IO list 監控畫面，以及后道包裝工程其它畫面及程序編制、測試與現場調試等工作。

丨技術運用：

FactoryTalk View SE數據采集和監控、圖形界面設計、報警管理、歷史數據記錄、安全性等功能的運用。

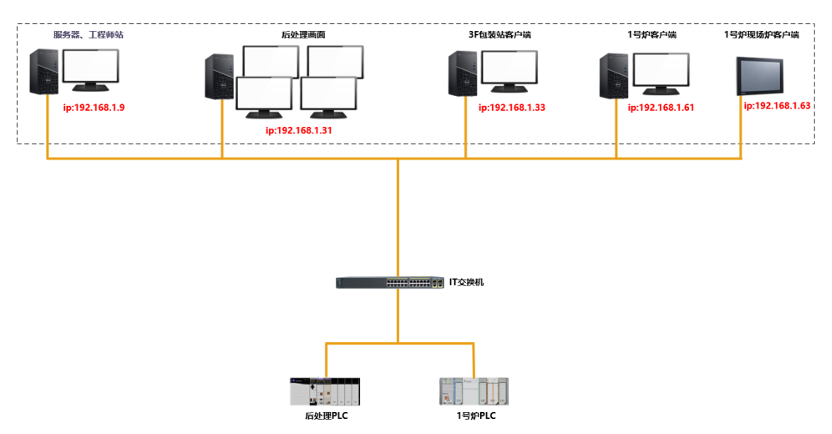

丨系統架構圖：

丨安全權限概述：

本項目監控系統為新舊監控系統同時進行人機交互，因此設置了安全權限控制系統，分別為只監視和可見可控兩種模式。當?shù)侨氲挠脩?hù)為 OP 時，操作員只可以執行畫面切換、數據、狀態監視、趨勢調取監視功能，其他禁用；當?shù)侨氲挠脩?hù)為 Admin 時，操作員可以執行畫面切換、數據輸入、配方輸入和下載、狀態監控、趨勢調取監控功能。

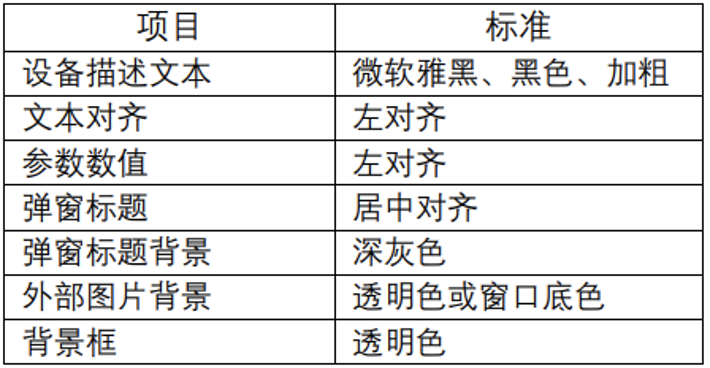

丨畫面結構概述：

一號退火爐監控畫面結構由緊急操作畫面、信號操作畫面、系統診斷畫面、趨勢畫面、報警畫面等組成，采用 HMI 操作員站來顯示和控制各監視和操作畫面，使用計算機鍵盤、鼠標進行操作。

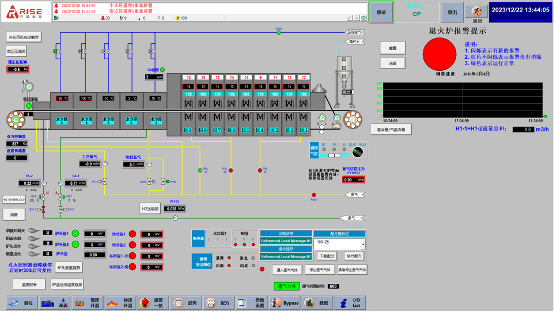

丨主畫面

主畫面主要監控 1 號退火爐溫度狀態、畫面參數值變化以及控制電磁閥門的開度和配方的下載運行。
